이 사용 설명서 v8.0의 부록은 일련 번호가 864000보다 큰 모든 PosiTector 6000 Advanced 모델에 있는 ISO 19840 기능을 지원하기 위한 것입니다.

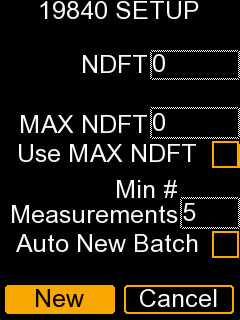

2A. 네 개의 매개 변수를 검토합니다.
매개 변수를 조정하려면 위쪽 및 아래쪽 단추를 사용하여 강조 표시 막대를 적절한 매개 변수로 이동한 다음 (+ ) 및 (-) 단추를 사용하여 해당 매개 변수를 조정합니다.

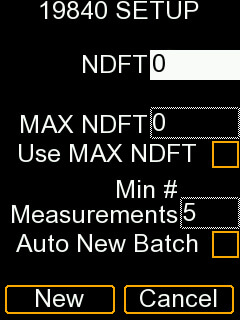

NDFT (공칭 건조 필름 두께): 코팅 시스템에 지정된 건조 필름 두께. 표시된 값을 위(+) 또는 아래(-)로 조정합니다. 또는 필요한 값에 가까운 두께로 코팅을 측정하고 (-) (+) 버튼으로 최종 조정하십시오.
.jpg)

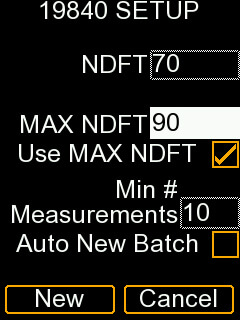

MAX NDFT (최대 NDFT): 구조물에 대해 지정된 최대 두께 값입니다. 이 값은 이류 분해, 취성, 용매 보유, 접착력 손실, 응집력 분할 등과 같은 불리한 성능 특성이 나타나는 두께 여야합니다. 표시된 값을 위(+) 또는 아래(-)로 조정합니다. 또는 필요한 값에 가까운 두께로 코팅을 측정하고 (-) (+) 버튼으로 최종 조정하십시오.
.jpg)

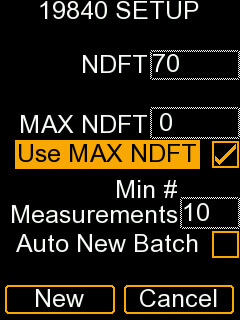

MAX NDFT 사용 [ ]: 각 개별 측정값이 MAX NDFT 값을 초과할 수 없는 경우 이 옵션을 선택합니다.
메모: 최대 두께 값을 지정하지 않은 경우 (-) 버튼을 사용하여 MAX NDFT 값을 0으로 설정하고 MAX NDFT 사용을 선택 취소합니다.

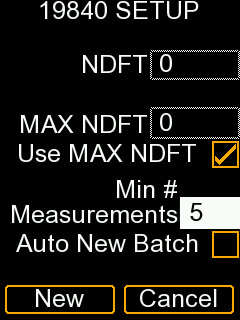

최소 측정 횟수: 샘플링 계획을 수립하여 단위 면적당 필요한 최소 측정 횟수를 결정합니다. (-) (+) 버튼을 사용하여 표시된 값을 위 또는 아래로 조정합니다.
.jpg)

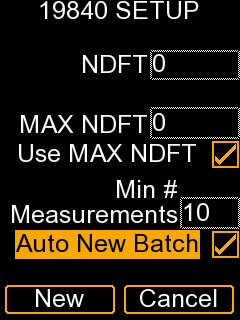

자동 새 배치 [ ]: 지정된 최소 측정 횟수에 도달하면 자동으로 새 배치를 시작하려면 이 옵션을 선택합니다.
측정 영역의 코팅된 표면에서 측정을 시작합니다. 각 측정마다 다음이 발생합니다.
모든 배치 기준이 충족되지 않으면 Fail이 있는 것으로 표시되므로 검사 영역이 거부됩니다.
반복: 개별 측정값이 위의 기준 3 또는 5를 충족하지 않는 경우 (-) 버튼을 눌러 판독을 거부할 수 있습니다. 거부 후 거부된 판독값을 측정한 위치에서 10mm 이내에서 반복 측정을 수행합니다. 반복 측정이 기준을 충족하지 않으면 다시 반복 할 수 없습니다. 배치에서 허용되는 최대 반복 측정 횟수는 샘플링 계획에 따라 결정됩니다.
수행된 반복 판독값 수와 사용 가능한 총 반복 횟수가 표시됩니다.
ISO 19840 배치 결과를 검토하기 위한 5가지 옵션이 있습니다.
위의 각 옵션에는 프로브 일련 번호, 19840 파라미터, 배치 기준, 합격/불합격 결론, 시간 및 날짜 스탬프가 있는 개별 측정과 같은 모든 ISO 19840 배치 정보가 표시됩니다.
PosiTector 6000 ISO 19840 기능은 19840 Standard 지원하기 위한 것이지 Standard 대체하기 위한 것이 아닙니다. 문서를 읽고 이해하고 게이지의 결론의 정확성을 확인하는 것은 사용자의 책임입니다.
1947 년에 설립 된 국제 표준화기구 (ISO)는 독립적 인 비정부기구로, 회원국은 165 개 회원국의 표준기구입니다. 그것은 자발적인 국제 표준의 세계 최대 개발자이며 국가 간의 공통 표준을 제공함으로써 세계 무역을 촉진합니다. 제조 제품 및 기술에서 식품 안전, 농업 및 의료에 이르기까지 모든 것을 포괄하는 2만 개 이상의 표준이 설정되었습니다.
ISO 표준을 준수하면 안전하고 신뢰할 수 있으며 양질의 제품과 서비스를 만드는 데 도움이 됩니다. 이 표준은 기업이 오류를 최소화하면서 생산성을 높이는 데 도움이 됩니다. 서로 다른 시장의 제품을 직접 비교할 수 있도록 함으로써 기업이 새로운 시장에 진입할 수 있도록 지원하고 공정한 기반으로 글로벌 무역의 발전을 지원합니다. 이 표준은 또한 제품 및 서비스의 소비자와 최종 사용자를 보호하여 인증 된 제품이 국제적으로 설정된 최소 표준을 준수하도록합니다.
ISO는 일련의 페인트 적용 표준, 가이드 및 사양을 개발했습니다. 그 중 하나는 "ISO 19840 : 페인트 및 바니시 – 보호 페인트 시스템에 의한 강철 구조물의 부식 방지 – 거친 표면의 건조 필름 두께 측정 및 허용 기준"이라는 제목이 붙어 있습니다 (문서를 구입하려면 여기를 클릭하십시오 ).
19840은 시판되는 자기 게이지를 사용하여 자성 기판 상에 도포된 비자성 코팅의 건조 필름의 두께를 측정하는 데 사용되는 절차를 설명합니다. 그러나 설명 된 방법론은 와전류 또는 초음파 원리를 사용하는 것을 포함하여 대부분의 비파괴 코팅 두께 게이지에서 사용할 수 있습니다.
그 standard 확장된 영역의 필름 두께가 지정된 최소 및 최대 레벨을 따르는지 확인하는 절차를 정의합니다.
PosiTector 6000으로 필름 두께를 평가하는 방법에는 여러 가지가 있습니다...
큰 표면은 일반적으로 단일 측정으로 정확하게 특성화 할 수 없습니다. 기판 준비, 페인팅 기술, 측정 기술 등의 변형에는 표면의 많은 부분에서 수행 된 여러 측정의 분석이 필요합니다.
PosiTector 6000의 통계 모드는 개별 측정값을 표시하고 실행 중인 평균값을 유지합니다. 또한 최소값과 최대값도 표시합니다.
ISO는 구조용 강철 도장에 대한 사양을 개발하여이를 한 단계 더 발전시켰습니다. ISO 19840으로 알려진이 사양은 구조용 강철 도장 산업 내부 및 외부에서 널리 사용되었습니다.
ISO 19840은 확장된 영역의 필름 두께가 사용자가 지정한 최소 및 최대 수준을 준수하는지 확인하는 데 도움이 됩니다.
ISO 19840에서 사용 된 샘플링 계획에 따르면 구조가 ISO 12944 Part 7 및 Part 8에 정의 된대로 개별 "검사 영역"으로 분할되면 이러한 영역이 테스트됩니다. "검사 영역"은 최소 허용 범위를 설정하는 데 사용되는 구조의 별도 영역입니다. standard 작업을 위해, 그리고 사양과의 적합성을 보장하기 위해 테스트가 수행되는 구조의 전형적인 영역입니다.
이러한 영역이 식별되지 않으면 전체 구조가 검사 영역으로 간주됩니다. 후자의 경우 평평한 영역에 대한 요구 사항은 다음과 같습니다.
ISO 19840은 보강재, 브래킷 및 지지대와 같이 구성이 어려운 영역에서 더 많은 측정을 수행할 수 있도록 허용합니다. 그 standard 또한 개별 측정이 사양 내에 있지 않은 경우 반복할 수 있는 측정 수에 대한 지침을 제공합니다.
Advanced 모델에는 사용자가 ISO 19840 standard 따라 측정값을 수집하는 데 도움이 되는 19840 모드가 있습니다. 그런 다음 목표 두께를 포함한 사용자가 설정한 매개변수에 따라 게이지가 합격 또는 불합격 상태를 표시합니다.
PosiTector 6000에는 모든 측정값이 저장되는 온보드 메모리가 있습니다. 개별 측정값은 게이지에서 모니터링되며, 배치에 대한 ISO 19840에 따라 합격/불합격 기준을 결정하기 위한 계산을 수행하는 데 사용됩니다.
PosiTector 6000 Standard 및 Advanced 모델에는 통계 모드가 있습니다. 이 모드를 선택하면 게이지가 실행 중인 평균 및 standard 편차 계산을 지속적으로 업데이트합니다. 측정이 진행되는 동안 최대값과 최소값도 추적됩니다.
마지막 측정은 (-) 버튼으로 삭제할 수 있으며 (+) 버튼은 모든 통계를 지웁니다.
예. 개별 판독값의 20% 이상의 측정값이 NDFT와 NDFT의 80% 사이에 있으면 기준이 충족되지 않고 배치가 실패합니다.
아니요. ISO 19840 기준이 설정되면 매개 변수를 변경할 수 없습니다. 새 19840을 선택하고 원하는 기준을 입력한 다음 측정을 반복합니다.
예. (-) 버튼을 사용하여 마지막으로 수행한 측정을 삭제합니다. 각 측정은 한 번만 반복할 수 있습니다. 배치에서 허용되는 최대 반복 측정 횟수는 Min # 측정에 의해 결정됩니다.
오늘날 사용되는 많은 코팅의 경우 둘 다 지정하는 것이 좋습니다. 이 범위는 일반적으로 코팅 제조업체의 기술 데이터 시트에서 얻습니다. 그러나 코팅의 유동 특성과 함께 경제적 요인은 일반적으로 과도한 필름 형성을 제어하므로 최소 두께 만 지정하는 것이 일반적입니다. 단일 대상 값만 사용할 수 있는 경우 NDFT를 해당 값으로 설정하고 MAX NDFT 를 0으로 설정한 다음 MAX NDFT 사용을 선택 취소 합니다.
