드펠스코 코팅 두께 게이지

코팅 두께, 페인트 두께 또는 건조 필름 두께(DFT)는 제품 품질, 공정 관리 및 비용 관리에 중요한 역할을 하는 중요한 변수입니다. 필름 두께 측정은 특정 응용 분야에 가장 적합한 밀 게이지를 선택하여 수행할 수 있습니다.

건조 필름 두께 측정이 중요한 이유

건조 필름 두께(DFT) 또는 코팅 두께는 보호 코팅의 도포 및 검사 중에 수행되는 가장 중요한 단일 측정입니다. 코팅은 제조업체가 지정한 DFT 범위 내에서 적용될 때 의도 한 기능을 수행하도록 설계되었습니다. 올바른 페인트 두께는 최적의 제품 성능을 보장합니다. 가장 기본적인 사양조차도 DFT를 측정해야합니다.

품질의 척도

정기적인 필름 두께 측정은 재료 비용을 제어하고, 적용 효율성을 관리하고, 마감 품질을 유지하고, 계약 사양을 준수하는 데 도움이 됩니다. 페인트 제조업체는 최적의 성능 특성을 달성하기 위해 목표 범위를 권장하며 고객은 이러한 매개 변수가 충족되기를 기대합니다.

코팅 두께 측정 및 페인트 밀 게이지에 대한 자세한 내용은 아래를 참조하십시오.

모든 금속

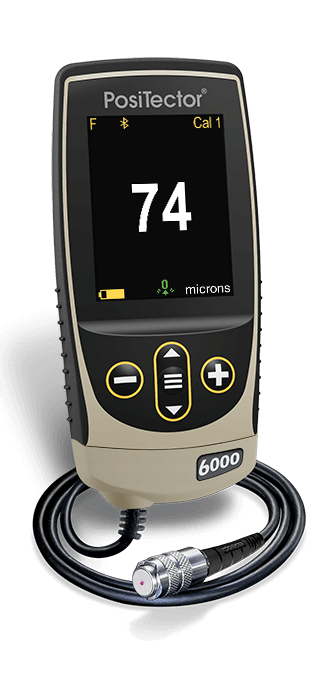

제품 사진 PosiTector 6000, 케이블 프로브가 있는 모든 금속 기판의 코팅 두께 측정기

모든 금속 기판을 위한 디지털 코팅 두께 측정기

PosiTector 6000

견고한 완전 전자식 PosiTector 6000 코팅 두께 게이지는 자기 및 와전류 원리를 사용하여 철 및 비철 금속 모두의 코팅 두께를 정확하고 빠르게 측정합니다.

ISO 2178/2360/2808, ISO 19840, ASTM B244/B499/D1186/D1400/D7091/E376/G12, BS3900-C5, SSPC-PA2, 미 해군 NAVSEA PPI 63101-000, 미 해군 NAVSEA 009-32, AS 2331.1.4, AS3894.3-B 및 기타를 준수합니다.

비금속
제품 사진 PosiTector 200, 비금속 기판용 코팅 두께 측정기

비금속 기판용 초음파 페인트 두께 측정기

PosiTector 200

그 PosiTector 200 초음파 코팅 두께 게이지는 입증된 초음파 기술을 사용하여 다양한 응용 분야를 비파괴적으로 측정합니다. 목재, 콘크리트, 플라스틱 등의 페인트 및 코팅 두께를 측정합니다. Advanced 모델은 그래픽으로 최대 3개의 레이어를 측정합니다.

ASTM D6132 및 ISO 2808을 준수합니다.

경화되지 않은 분말
제품 사진 PosiTest PC, 비접촉 경화되지 않은 분말 두께 게이지

비접촉 비경화 분말 두께 게이지

PosiTest PC

그 PosiTest PC 파우더 체커는 경화된 두께를 예측하기 위해 비접촉식 초음파 기술을 사용하여 경화되지 않은 분말 코팅을 저렴하게 측정합니다.

ASTM D7378을 준수합니다.

모든 금속
제품 사진 PosiTest DFT, 모든 금속 기판에 대한 경제적 인 코팅 두께 게이지

모든 금속 기판을 위한 경제적인 페인트 깊이 게이지

PosiTest DFT

그 PosiTest DFT 드라이 필름 두께 Gage는 금속 기판의 페인트 및 기타 코팅을 측정합니다. DeFelsko 코팅 두께 및 검사 장비의 타협하지 않는 품질을 유지하는 경제적인 선택입니다.

ISO 2178/2360/2808, ISO 19840, ASTM B244/B499/D7091/E376, BS3900-C5, SSPC-PA2 및 기타를 준수합니다.

스틸만
제품 사진 PosiTest, 강철에 비자성 코팅을 위한 기계적인 자석 코팅 간격 계기

강철에 비자성 코팅을 위한 마그네틱 페인트 밀 게이지

PosiTest

PosiTest 강철의 비자성 코팅(페인트, 에나멜, 아연 도금, 금속화, 도금 등)의 비파괴 측정을 위한 마그네틱 풀오프 두께 게이지(바나나 게이지).

ASTM D7091/B499, ISO 2808 및 기타를 준수합니다.

스틸만
제품 사진 PosiPen, 강철을 위한 펜 유형 자석 코팅 간격 계기

펜 타입 마그네틱 풀오프 페인트 두께 게이지

PosiPen

PosiPen 매우 작고 독특한 자석이있어 매우 작은 부품과 봉우리와 계곡에 핀 포인트 정확도로 배치 할 수 있습니다. 강철의 페인트, 에나멜, 도금 및 용융 아연 도금과 같은 비자성 코팅을 측정하는 데 이상적입니다.

ASTM D7091/B499, ISO 2808 및 기타를 준수합니다.

파괴적
PosiTest PG의 제품 사진

파괴적 페인트 검사 게이지

PosiTest PG

PosiTest PG 페인트 검사 게이지는 검증된 파괴 기술을 사용하여 모든 기판에서 하나 또는 여러 층의 코팅 두께를 측정합니다.

ISO 2808/19399, ASTM D4138, JIS K 5600-1-7 및 NF T30-123을 준수합니다.

경화되지 않은 분말
모든 기질에서 경화되지 않은 분말 두께에 대한 DeFelsko 분말 빗의 제품 사진

모든 기질의 미경화 분말 두께

파우더 빗

경화하기 전에 DeFelsko 파우더 빗으로 파우더 두께를 확인하여 라인을 통해 처음으로 올바르게 경화된 필름 두께를 보장합니다. 접착력 및 코팅 무결성에 문제를 일으킬 수 있는 스트리핑 및 재코팅을 피하십시오.

경화되지 않은 페인트
모든 기질에서 경화되지 않은 분말 두께에 대한 DeFelsko 분말 빗의 제품 사진

모든 기판의 미경화 페인트 두께

습식 필름 두께 게이지

노치형 습식 필름 두께 게이지는 페인트, 에나멜 및 기타 습식 필름의 두께를 빠르고 정확하게 측정합니다.

ISO 2808, ASTM D4414, AS/NZS 1580.107.3, JIS K 5600-1-7, NF T30-125, 미국 해군 NSI 009-32 등을 준수합니다.

페인트 두께 게이지의 작동 원리

사용 가능한 페인트 두께 측정기의 유형은 무엇입니까?

드펠스코는 금속비금속 (목재, 콘크리트, 플라스틱, 복합재)의 습식 또는 건식 필름 코팅을 측정하는 등 다양한 용도의 페인트 미터와 프로브를 제공합니다. 미경화 분말 코팅 두께 측정과 건식 필름 두께의 파괴적 측정을 위한 게이지도 제공됩니다.

아래에서 선택한 페인트 두께 측정기를 확인하십시오.

모든 금속 기판용 페인트 미터

자기 필름 두께 측정기란 무엇입니까?

마그네틱 필름 게이지(페인트 깊이 게이지)는 철 기판의 비자성 코팅 두께를 비파괴적으로 측정하는 데 사용됩니다. 강철과 철의 대부분의 코팅은 이러한 방식으로 측정됩니다. 마그네틱 페인트 밀 게이지는 마그네틱 풀오프 또는 마그네틱/전자기 유도의 두 가지 작동 원리 중 하나를 사용합니다.

마그네틱 풀오프 (타입 1 - 풀오프 코팅 두께 게이지)

마그네틱 풀오프 게이지는 영구 자석, 교정된 스프링 및 눈금 스케일을 사용합니다. 자석과 마그네틱 스틸 사이의 인력은 두 가지를 함께 끌어당깁니다.

더하기 아이콘
추가 정보
자기 및 전자기 유도 (유형 2 - 전자 코팅 두께 게이지)

자기 유도 기기는 자기장의 소스로 영구 자석을 사용합니다. 홀 효과 발생기 또는 자기 저항은 자석의 극에서 자속 밀도를 감지하는 데 사용됩니다. 전자기 유도 기기는 교류 자기장을 사용합니다. 가는 와이어 코일로 감긴 부드러운 강자성 막대는 자기장을 생성하는 데 사용됩니다. 두 번째 와이어 코일은 자속의 변화를 감지하는 데 사용됩니다.

이 전자 기기는 자기 프로브가 강철 표면에 가까워 질 때 자기 프로브 표면의 자속 밀도 변화를 측정합니다. 프로브 표면에서 자속 밀도의 크기는 강철 기판으로부터의 거리와 직접 관련이 있습니다. 플럭스 밀도를 측정하여 페인트 두께를 결정할 수 있습니다.

더하기 아이콘
추가 정보

와전류 필름 두께 게이지 란 무엇입니까? (유형 2 - 전자 코팅 두께 게이지)

와전류 기술은 비철금속 기판의 비전도성 코팅 두께를 비파괴적으로 측정하는 데 사용됩니다. 고주파 교류(1MHz 이상)를 전도하는 가는 와이어 코일은 기기 프로브의 표면에 교류 자기장을 설정하는 데 사용됩니다. 프로브가 전도성 표면 근처에 오면 교류 자기장이 표면에 와전류를 설정합니다. 기판 특성과 기판에서 프로브의 거리 (두께)는 와전류의 크기에 영향을 미칩니다. 와전류는 여기 코일 또는 두 번째 인접한 코일에 의해 감지 될 수있는 자체 반대 전자기장을 생성합니다.

모든 금속 기판의 코팅 두께 측정 게이지에 대한 사용 설명서, 어플리케이션 노트 및 기술 문서를 보려면 다음 링크를 찾으십시오.

비금속 기판용 코팅 두께 테스터

제품 사진 PosiTector 200, 비금속 기판용 코팅 두께 측정기PosiTector 200

비금속의 코팅 두께는 어떻게 측정합니까?

초음파 펄스 에코 기술은 코팅을 손상시키지 않고 비금속 기판 (플라스틱, 목재, 콘크리트 및 복합 재료)의 페인트 및 기타 코팅의 두께를 측정하는 데 사용됩니다.

초음파 코팅 두께 게이지 (예: PosiTector 200)는 커플 링 젤을 통해 코팅으로 이동하고 밀도가 다른 모든 표면에서 반사되는 고주파 사운드 펄스를 방출합니다. 페인트 두께 판독 값은 초음파 신호가 프로브에서 코팅 / 기판 인터페이스로 전파되는 데 걸리는 시간을 측정하여 얻습니다. 이동 시간을 2로 나누고 코팅의 음속을 곱하여 코팅의 두께를 얻습니다.

일러스트레이션 —PosiTector 200 선택한 범위 내에서 가장 큰 "에코"를 코팅/코팅 또는 코팅/기판 에코로 해석합니다.
PosiTector 200은 선택된 범위 내에서 가장 큰 "에코"를 코팅/코팅 또는 코팅/기판 에코로 해석합니다.

에 대한 자세한 내용은 PosiTector 200 비금속 기판의 페인트 두께 측정:

경화되지 않은 분말 코팅 두께에 대한 코팅 두께 게이지

제품 사진 PosiTest PC, 비접촉 경화되지 않은 분말 두께 게이지PosiTest PC 파우더 체커 비접촉식 비경화 파우더 두께 게이지

경화 전후의 분말 코팅 두께를 어떻게 측정합니까?

분말의 두께 측정은 경화 전후에 수행 할 수 있습니다. 기판 유형, 두께 범위, 부품 모양 및 경제성에 따라 사용할 최상의 방법이 결정됩니다.

경화되지 않은 도포 분말의 경우 DeFelsko 분말 빗으로 높이 측정을 수행 할 수 있습니다. 이 기술은 파괴적이며 부품을 다시 코팅해야 할 수 있습니다. 코팅 분말은 일반적으로 경화 공정 중에 두께가 감소하므로 이러한 절차에서는 경화 필름 두께를 예측하기 위해 감소 계수를 결정해야합니다.

다음과 같은 비접촉 초음파 기기 PosiTest PC 파우더 체커는 경화되지 않은 파우더도 측정하지만 표면에 닿지 않고 측정합니다. 분말 높이를 측정하는 대신 예측 된 경화 두께 결과를 자동으로 표시합니다. 적용 시 정확한 측정: 과다 사용을 제거하고, 품질을 개선하고, 설정을 제어하고, 재작업 및 낭비를 줄여 비용을 절감합니다.

경화 후 측정을 위해 다양한 휴대용 페인트 미터를 사용할 수 있습니다. 이러한 비파괴 기기는 기판에 따라 자기, 와전류 또는 초음파 원리를 사용합니다.

에 대한 자세한 내용은 PosiTest PC 분말 검사기 및 분말 코팅 두께 측정:

파괴적 페인트 검사 게이지

PosiTest PG의 제품 사진

파괴적 페인트 검사 게이지란 무엇인가요?

파괴적 페인트 검사 게이지는 정밀한 각도로 코팅 시스템에 홈을 절단하고 50배 현미경과 레티클을 사용하여 절단면을 측정함으로써 단일 또는 다중 코팅층의 두께를 측정합니다.

실제 페인트 두께는 레티클 판독값에 각 커팅 팁에 대한 변환 계수를 곱하여 측정합니다.

습식 필름 두께 게이지

제품 사진 PosiTest PC, 비접촉 경화되지 않은 분말 두께 게이지

습식 필름 두께는 어떻게 측정하나요?

습식 도막 두께(WFT)는 일반적으로 노치형 필름 게이지를 사용하여 측정하는데, 노치가 있는 측면과 다양한 높이의 탭이 있는 견고한 금속 게이지를 코팅 시스템에 수직으로 밀어 넣습니다. 게이지를 제거한 후 코팅 두께는 페인트가 부착된 가장 깊은 노치와 부착되지 않은 다음 가장 깊은 노치 사이의 값으로 결정됩니다.

더 알아보세요
