건식 벽체의 페인트 두께를 측정하는 가장 좋은 방법 | PosiTector 200

참조 제품:

DeFelsko는 석고 보드(건식 벽체/판석/벽판)에 도포된 페인트의 건조막 두께 측정에 이상적인 휴대용 비파괴 초음파 코팅 두께 게이지를 제조합니다. 이 문서에서는 건식 벽체의 페인트 두께를 측정할 때 몇 가지 측정 응용 분야와 도전 과제를 다룹니다. 또한 초음파 페인트 두께 측정기PosiTector 200을 사용할 때의 이점도 다룹니다.

강철, 알루미늄 또는 기타 금속의 페인트 또는 코팅 두께DFT를 측정해야 하는 경우 자세한 내용은 당사의 코팅 두께 측정기, 기사 또는 동영상을 참조하세요.

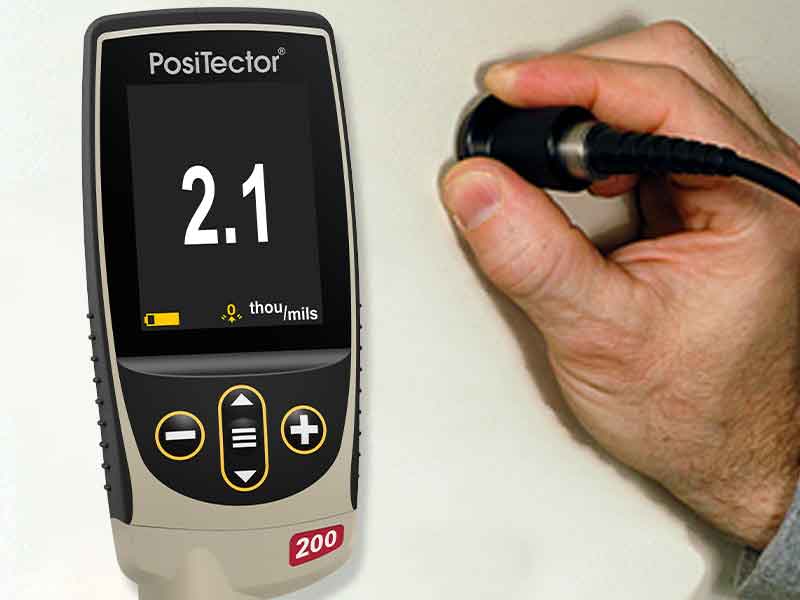

단일 페인트 층과 프라이머 아래 층의 결합 두께를 측정하는 PosiTector 200 B1의 사진.
그림 1 단일 페인트 층과 프라이머 아래 층의 결합 두께를 측정하는 PosiTector 200 B1.

건식 벽체는 일반적으로 3 층 (프라이머 1 개와 페인트 층 2 개)으로 칠해집니다. 전통적으로 페인트 두께를 결정하기 위해 파괴 테스트 방법이 사용됩니다. 오늘날 초음파 페인트 두께 테스트의 주요 목적은 일반적으로 3-5 mils (75-125 μm) 범위의 페인트 시스템의 총 두께를 비파괴적으로 측정하는 것입니다. 다른 과제로는 프라이머가 건식 벽체의 종이 멤브레인으로 흡수되는 경향, 페인트 표면 거칠기 또는 텍스처링의 영향, 조인트 화합물에 대한 측정의 영향, 개별 페인트 또는 프라이머 층을 측정해야 할 잠재적 필요성이 있습니다.

건식 벽체에 두 가지 모델이 이상적입니다.

  1. PosiTector 200 B1(Standard 모델)*은 총 코팅 시스템 두께 측정을 위한 경제적이고 가장 일반적인 솔루션입니다.
  2. PosiTector 200 B3(Advanced 모델)*은 다층 시스템에서 총 코팅 두께와 최대 3개의 개별 층 두께를 모두 측정할 수 있습니다. 또한 코팅 시스템의 상세한 분석을 위한 그래픽 모드가 있습니다.

PosiTector 200의 모든 기능을 확인하세요.

PosiTector 200 건식 벽체 측정 애플리케이션:

  1. PosiTector 200 B1을 사용하여 페인트 시스템의 총 두께 측정하기
  2. 질감이 있는 표면의 페인트 두께 측정
  3. PosiTector 200 B3 그래픽 기능
  4. 표면 질감에 대한 페인트 두께 측정
  5. 조인트 컴파운드 이상 측정
  6. 초음파 다층 기능

추가 측정 참고 사항:

  • 측정 방법
  • PosiTector 200 그래픽 모드 사용
  • 다른 측정 방법
  • 건식 벽체 코팅의 배경
  • 왜 초음파로 측정합니까?

신청 #1: 페인트 시스템의 총 두께 측정

마그네틱 코팅 두께 측정기에 익숙한 사람들을 위해 초음파 코팅 두께 측정기를 사용하는 것은 쉽고 직관적입니다. 측정 방법은 간단하고 비파괴적입니다. 표시된 결과는 코팅 시스템의 총 두께 (프라이머 + 페인트 층)입니다.

PosiTector 200 B1은 대부분의 건식 벽체 코팅 작업을 바로 측정할 수 있습니다. 측정 범위는 13~1000미크론(0.5~40밀)이며 페인트 시스템의 전체 두께를 측정하는 데 이상적입니다. 이 기본 버전의 기기는 대부분의 응용 분야에서 보정 조정이 필요하지 않으며, 밀/미크론 전환이 가능하고, 크고 두꺼운 충격 방지 컬러 터치스크린 디스플레이를 갖추고 있습니다.

건식 벽체에는 코팅해야 할 두 가지 기판 표면이 있습니다. 벽판의 미처리 영역 위에 벽판의 표면 종이가 있고 이음새, 모서리 및 패스너(나사 또는 못) 위에 테이핑 컴파운드가 있습니다. PosiTector 200 B1은 특별한 조정 없이 두 가지를 모두 측정합니다.

건식 벽체의 총 페인트 두께를 측정하는 PosiTector 200의 사진.
그림 2 견고한 PosiTector 200은 충격에 강한 대형 컬러 터치스크린 디스플레이를 갖추고 있습니다.

일부 벽에는 수년에 걸쳐 여러 층으로 도포된 코팅 시스템이 있습니다. 도포자가 코팅 시스템의 최종 총 두께만 알면 되는 경우 DeFelsko PosiTector 200 B는 이상적인 솔루션입니다. 프라이머 코팅은 얇고 대부분 기판 재료에 흡수되기 때문에 측정된 총 두께에 미치는 영향이 최소화됩니다.

신청 #2: 질감이 있는 표면의 페인트 두께 측정

일부 페인트 된 벽면은 적용 롤러로 인해 약간의 표면 질감을 갖습니다 (그림 3 참조).

PosiTector 200으로 측정 중인 건식 벽체의 페인트 표면 질감 클로즈업 사진
그림 3 질감이 있는 표면의 페인트 두께 측정

질감이 있거나 거친 표면에서 PosiTector (200)는 일반적으로 코팅 피크 상단에서 기판까지 페인트 두께를 식별합니다. 이는 그림 4에서 거리 #1로 표시됩니다. 커플란트는 프로브와 코팅 사이의 빈 공간을 채워 초음파 펄스가 코팅에 들어갈 수 있도록 도와줍니다.

그림은 PosiTector 200 프로브의 초음파 펄스가 코팅을 통과하는 과정을 보여줍니다.
그림 4 접촉 매질은 프로브와 코팅 사이의 공극을 채 웁니다.

때때로 이러한 표면 거칠기로 인해 게이지에 낮은 두께 값(거리 2)이 표시될 수 있습니다. 이는 커플란트/코팅 인터페이스에서 발생하는 에코가 코팅/기판 인터페이스보다 강하기 때문에 발생합니다. PosiTector 200에는 거칠기 에코를 무시하기 위해 사용자가 조정할 수 있는 고유한 설정 범위 기능(그림 5 참조)이 있습니다.

또는 플라스틱, 콘크리트, 목재 등의 총 코팅 두께를 측정하는PosiTector 200의 최대 두께 모드에 대한 기사를 참조하세요.

이미지: PosiTector 200의 '범위 설정' 기능 설명
그림 5 SET RANGE는 게이지가 검사하는 페인트 두께의 범위를 좁히는 데 사용됩니다. Lo는 최소 두께 제한을 설정하고 Hi는 최대값을 설정합니다. 이 범위 내에서 측정된 두께는 3.3mil입니다.

PosiTector 200 B Advanced 모델은 아래에 설명된 대로 표면 텍스처링에 대한 추가 정보를 제공합니다.

독립형 PosiTector 200 B Advanced 모델의 제품 사진(그래픽)
그림 6 그래픽 모드의 Advanced PosiTector 200 B

애플리케이션 #3: PosiTector 200 B Advanced 그래픽 기능 사용

advanced 모델인 PosiTector 200 B3은 전체 코팅 시스템 두께와 다층 시스템에서 최대 3개의 개별 층 두께를 모두 측정할 수 있습니다. 또한 코팅 시스템의 상세한 분석을 위한 그래픽 판독 기능도 갖추고 있습니다.

Gage의 대형 터치스크린 디스플레이는 측정의 수치 및 그래픽 표현을 모두 표시할 수 있습니다. 그래픽 디스플레이는 화면 오른쪽에 나타나도록 설정할 수 있습니다. 코팅 시스템을 통과 할 때 초음파 펄스의 그래픽 표현을 보여줍니다.

신청 #4: 표면 질감에 페인트 두께 측정:

일부 페인트 된 벽면은 적용 롤러로 인해 약간의 표면 질감을 갖습니다 (그림 3 참조).

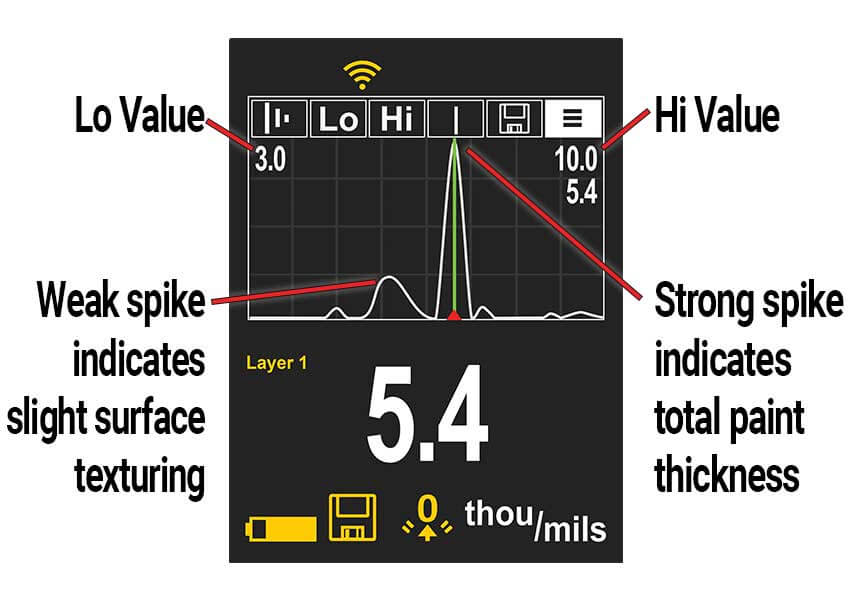

총 페인트 두께를 측정할 때 다양한 GUI 기능을 나타내는 콜아웃이 있는 PosiTector 200 B3 그래픽 모드 화면 이미지
그림 7 PosiTector 200 B Advanced 모델의 그래픽 디스플레이.

화면 캡처 (그림 7)에서 그래픽 디스플레이는 초음파 펄스에서 가장 강한 반사 에코를 표시하여 전체 페인트 두께를 명확하게 식별합니다. 기기의 그래픽 디스플레이는 추가 정보를 제공할 수 있습니다. 이 예에서는 표면 텍스처링의 양을 나타냅니다.

신청 #5: 조인트 컴파운드에 대한 페인트 두께 측정

총 두께 측정을 수행할 때 게이지가 건식 벽체 이음새를 덮고 있는 조인트 화합물을 만날 때 주기적인 높은 판독값이 표시됩니다. 결과 측정에는 총 두께 계산에 조인트 화합물의 두께가 포함됩니다. 이것은 접합 화합물 및 프라이머에 비해 건식 벽체와 접합 화합물 사이의 밀도 차이가 더 크기 때문입니다. Gage 메뉴를 사용하여 2-레이어 어플리케이션으로 변경하면 Gage는 그림 8과 같이 총 페인트 두께와 조인트 컴파운드 두께를 개별적으로 식별합니다.

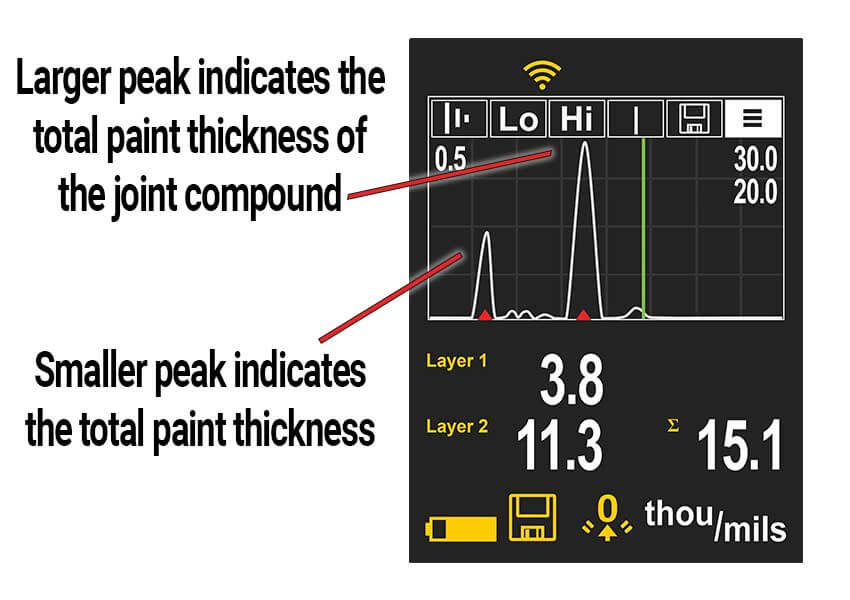

2레이어 시스템을 측정할 때 다양한 GUI 기능을 나타내는 콜아웃이 있는 PosiTector 200 B3 그래픽 모드 화면 이미지
그림 8 큰 피크는 조인트 컴파운드가있는 영역을 나타내고 작은 피크는 전체 페인트 두께를 나타냅니다.

신청 #6: 다층 시스템에서 개별 페인트 층 측정:

PosiTector 200 B3의 다층 측정 기능은 개별 페인트 층 두께를 식별할 수도 있지만, 프라이머와 페인트 층 사이의 음향 속도 차이로 인해 게이지가 제한되기 때문에 용도에 따라 달라질 수 있습니다. At 각 페인트 레이어가 도포될 때마다 레이어를 개별적으로 측정하여 가장 최근에 도포된 레이어의 두께를 계산할 수 있습니다.

추가 참고 사항

초음파 페인트 두께 측정기로 측정하는 방법

코팅 두께의 초음파 측정은 표면에 적용된 접촉 매질의 도움으로 프로브를 사용하여 코팅에 초음파 진동을 보내 작동합니다. 일반적인 수성 글리콜 젤 4온스 병이 모든 기기에 포함되어 있습니다. 또는 한 방울의 물이 매끄럽고 수평면에서 접촉 매질 역할을 할 수 있습니다.

페인트 두께를 측정하는 PosiTector 200 프로브(손에 들고 있는) 사진
그림 9 PosiTector 200 프로브가 측정하는 모습

코팅된 부품의 표면에 커플란트 한 방울을 떨어뜨린 후 프로브를 표면에 평평하게 놓습니다. 아래로 누르면 측정이 시작됩니다(그림 9 참조). 신호음이 두 번 울릴 때 프로브를 들어 올리면 디지털 디스플레이에 마지막 측정값이 표시됩니다. 프로브를 표면에 계속 누르고 있으면 같은 at 두 번째 측정값을 얻을 수 있습니다. 완료되면 티슈나 부드러운 천으로 프로브와 표면을 깨끗이 닦아냅니다.

측정 정확도

초음파 측정의 정확도는 측정되는 마감재의 음속과 직접 일치합니다. 초음파 기기는 초음파 펄스의 이동 시간을 측정하기 때문에 특정 재료의 "음속"에 맞게 보정해야 합니다.

실용적인 관점에서 음속 값은 목재 산업에서 사용되는 코팅 재료간에 크게 다르지 않습니다. 따라서 초음파 코팅 두께 게이지는 일반적으로 공장 교정 설정을 조정할 필요가 없습니다.

사용자 조정에 대한 자세한 내용은 PosiTector 200 사용 설명서를 참조하세요.

그래픽 모드PosiTector 200 B3 Advanced 모델만 해당)

PosiTector 200 B Advances의 화면은 코팅 시스템을 통과하는 초음파 펄스의 그래픽 표현을 표시하는 데 사용할 수 있습니다. 이 강력한 도구를 통해 사용자는 게이지가 코팅 표면 아래에서 무엇을 "보고" 있는지 더 잘 이해할 수 있습니다.

이미지는 그래픽 모드가 켜진 상태와 꺼진 상태의 PosiTector 200 디스플레이를 보여줍니다. 왼쪽은 켜짐, 오른쪽은 꺼짐.
그림 10
왼쪽: 그래픽 모드가 켜진 PosiTector 200 B3
오른쪽: 그래픽 모드가 꺼진 상태의 PosiTector 200 B3

프로브가 눌려지고 초음파 펄스가 코팅 시스템을 통과할 때 펄스는 코팅 층 사이와 코팅과 기판 사이의 at 밀도 변화를 만나게 됩니다.

"피크"는 이러한 인터페이스를 나타냅니다. 밀도의 변화가 클수록 피크가 높아집니다. 밀도의 변화가 점진적일수록 피크의 너비가 커집니다. 예를 들어, 본질적으로 동일한 재료로 만들어지고 "혼합된" 두 개의 코팅 층은 낮고 넓은 피크를 생성합니다. 밀도가 매우 다른 두 재료와 잘 정의 된 계면은 높고 좁은 피크를 생성합니다.

PosiTector 200 B3은 코팅층 두께를 측정할 때 가장 높은 피크를 선택합니다. 예를 들어, 레이어 수를 3으로 설정한 경우 Lo & Hi 설정 범위 사이에서 가장 높은 3개의 피크가 이 레이어 사이의 인터페이스로 선택됩니다. 게이지가 선택한 피크는 빨간색 삼각형 화살표로 표시됩니다(그림 11 참조).

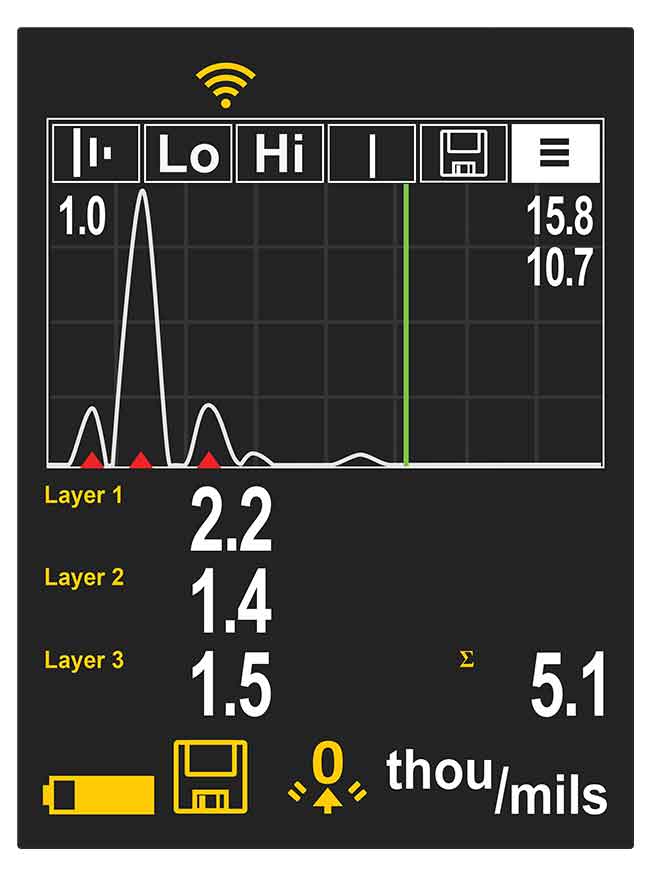

그림 11 PosiTector (200)는 빨간색 삼각형을 사용하여 코팅 시스템에서 "피크"(인터페이스)를 표시합니다.

그림 11에서는 그래픽 영역의 위쪽과 at 상단(Lo = 1.0밀리) 및 하단(Hi = 15.8밀리) 범위 값이 두 개의 수평선으로 표시되어 있습니다. Lo (최소 한도)가 맨 at 있습니다. Hi (최대 한도)는 at 표시됩니다. 이 범위를 벗어난 에코 또는 피크(두께 값)는 무시됩니다. 범위 값은 범위 설정 메뉴 옵션을 사용하여 설정하고 수정합니다.

이 그래픽 화면표시는 SET RANGE 메뉴 옵션을 사용하여 조작할 수 있습니다. 범위 값을 조정할 수 있을 뿐만 아니라 커서를 두 범위 값 사이의 아무 곳에나 배치하여 다른 피크를 조사할 수 있습니다.

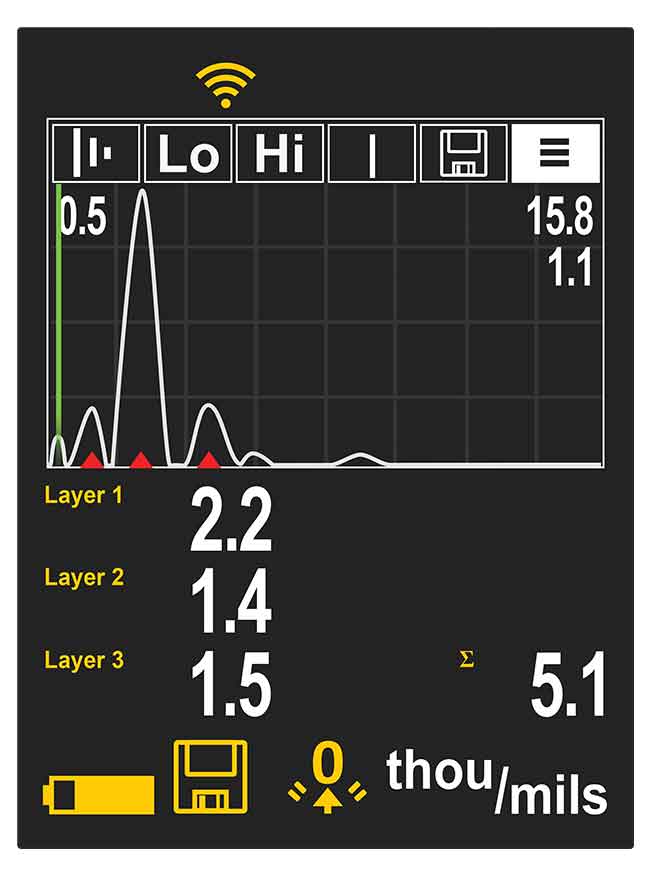

측정 범위를 설정하는 게이지의 기능을 보여주는 PosiTector 200 그래픽 모드 디스플레이 이미지
그림 12 PosiTector 200(설정 범위 포함)

커서는 레이어가 3개 이상일 때 사용됩니다. 이 예에서 계측기는 상단 두 레이어를 2.2mil 결과로 결합합니다. 커서는 최상위 레이어를 1.1mil로 결정합니다. 따라서 두 번째 레이어는 1.1mils(2.2 - 1.1)입니다.

건식 벽체 페인트 두께를 결정하기위한 다른 측정 방법

기존의 자기 및 와전류 게이지는 금속에서만 작동합니다. 건식 벽체에서 측정하려면 다음과 같은 다른 측정 기술이 필요했습니다.

  1. 광학 단면화(코팅된 부분을 절단하고 절단을 현미경으로 보기)
  2. 높이 측정 (마이크로 미터로 전후 측정)
  3. 중량 측정(두께를 계산하기 위해 코팅의 질량과 면적 측정)
  4. 습식 필름 두께 게이지를 습식 페인트에 담그고 부피별 고형분 백분율을 사용하여 건식 필름 두께 계산
  5. 대체(강철 쿠폰을 벽에 붙이고 at 코팅)

이러한 기술은 시간이 많이 걸리고 수행하기 어려우며 작업자 해석 및 기타 측정 오류가 발생할 수 있습니다. 애플리케이터는 파괴적인 방법이 비실용적이라고 생각합니다.

일반적인 파괴 기술은 단면에서 코팅 된 부분을 절단하고 절단을 현미경으로 확인하여 필름 두께를 측정해야합니다. 또 다른 단면 기술은 스케일 현미경을 사용하여 드라이 필름 코팅을 통해 기하학적 절개를 봅니다. 이를 위해 특수 절삭 공구는 코팅을 통해 기판으로 작고 정밀한 V- 홈을 만듭니다 (그림 12 참조). 절단 팁과 조명 스케일 돋보기와 함께 제공되는 게이지를 사용할 수 있습니다. 이 시험 방법에 대한 자세한 설명은 ASTM D4138-07a, "Standard 파괴적인 단면 수단에 의한 보호 코팅 시스템의 건조 필름 두께 측정 실습".

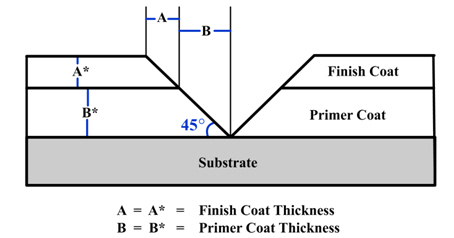

그림은 코팅이 있는 기판의 단면과 코팅이 파괴적인 광학 방법으로 측정되는 방법을 보여줍니다.
그림 13

이 방법의 원리는 이해하기 쉽지만 오류가 발생할 가능성이 많습니다. 샘플을 준비하고 결과를 해석하는 기술이 필요합니다. 또한 측정 레티큘을 들쭉날쭉하거나 불명료한 인터페이스로 조정하면 특히 다른 작업자 간에 부정확성이 발생할 수 있습니다. 이 방법은 저렴하고 비파괴적인 방법이 불가능하거나 비파괴 검사 결과를 확인하는 수단으로 사용됩니다.

사진 콜라주는 코팅-기판 인터페이스의 확대 된 단면을 보여줍니다.
그림 14

초음파 기기의 도착으로 많은 코팅기가 비파괴 검사로 전환했습니다.

건식 벽체 코팅의 배경

석고 "보드"는 두 장의 무거운 종이 사이에 젖은 석고 코어를 끼워서 형성됩니다. 코어가 경화되고 건조되면 샌드위치는 강하고 단단하며 내화성 건축 자재가됩니다. 자연 상태에서 석고에는 물이 포함되어 있기 때문에 내화성이 있으며 열이나 화염에 노출되면이 물은 증기로 방출되어 열 전달을 지연시킵니다. 연속 기계, 석고 벽판 및 라스, 사전 마감 된 벽판 및 외부 마감재에 사용하기위한 석고 피복에서 대량으로 제조되는 것은 주택에 사용되는 가장 중요한 재료 중 하나입니다. ASTM C1597M-04ASTM C1396C/1396M-17 은 석고 벽판의 사양을 설명합니다.

대부분의 건식 벽체 프라이머는 수성 폴리 비닐 아세테이트 (PVA) 제형입니다. 그들은 상대적으로 저렴하고 건식 벽체의 종이를 들어 올리지 않습니다. 그들의 목적은 건식 벽체와 조인트 화합물의 표면을 밀봉하는 것입니다. 이렇게하면 마감 코트가 균일 한 외관을 갖게됩니다.

롤러 브러시를 사용하여 건식 벽체를 그리는 남자의 사진.

초음파로 건식 벽체 페인트 두께를 측정하는 이유는 무엇입니까?

제조업체와 애플리케이터 모두 플라스틱 기판의 코팅을 비파괴적으로 측정하기 위한 간단하고 신뢰할 수 있는 수단이 없다고 오랫동안 믿어 왔습니다.  그들의 일반적인 해결책은 부품 옆에 금속(강철 또는 알루미늄) 쿠폰을 놓은 다음 기계적 또는 전자적(자기 또는 와전류) 게이지로 쿠폰에 적용된 두께를 측정하는 것이었습니다.   이 노동 집약적 인 솔루션은 일반 코팅 영역에 배치 된 플랫 쿠폰이 해당 플라스틱 부품과 동일한 페인트 프로파일을 받는다는 가정을 기반으로합니다.  초음파 솔루션을 통해 사용자는 실제 부품의 총 코팅 두께를 측정 할 수 있습니다. 사용된 초음파 게이지와 코팅 적용 공정에 따라 추가 이점은 여러 개의 별개의 층을 식별할 수 있다는 것입니다.

초음파 코팅 두께 측정은 이제 목재 산업에서 사용되는 신뢰할 수 있는 테스트 루틴으로 인정받고 있습니다. standard 테스트 방법은 ASTM D6132에 설명되어 있습니다. "Standard 초음파 게이지를 사용하여 적용된 유기 코팅의 건조 필름 두께를 비파괴적으로 측정하는 테스트 방법"(2022, ASTM). 게이지 보정을 확인하기 위해 국가 표준 기관에서 추적 가능한 인증을 받은 코팅 두께 표준을 사용할 수 있습니다.

이전에는 파괴 테스트 또는 실험실 분석이 필요했던 재료에 대해 빠르고 비파괴적인 두께 측정을 수행할 수 있습니다. 이 기술은 마무리 실의 일관성과 처리량을 향상시킵니다. 잠재적인 비용 절감은 다음과 같습니다.

  1. 도포되는 코팅의 두께를 조절하여 과도한 코팅으로 인한 낭비 최소화
  2. 작업자에 대한 직접적인 피드백과 개선된 공정 제어를 통해 재작업 및 수리 최소화
  3. 파괴적인 코팅 두께 측정을 수행하여 물체를 파괴하거나 수리할 필요가 없습니다.

오늘날 이러한 기기는 작동이 간단하고 저렴하며 신뢰할 수 있습니다.

용어

접촉 매질

접촉 매질 은 초음파를 코팅으로 전파해야합니다. 물은 매끄러운 코팅을위한 좋은 접촉 매질입니다. 거친 코팅에는 제공된 글리콜 젤을 사용하십시오. 접촉 매질이 마감재를 손상시키거나 표면에 얼룩을 남길 가능성은 거의 없지만 샘플에 접촉 매질을 사용하여 표면을 테스트하는 것이 좋습니다. 검사 결과 염색이 발생한 것으로 나타나면 접촉 매질 대신 소량의 물을 사용할 수 있습니다. 접촉 매질이 코팅을 손상시킬 수 있다고 의심되는 경우 당사 웹 사이트 및 코팅 공급 업체에서 제공되는 안전 데이터 시트를 참조하십시오. 액체 비누와 같은 다른 액체가 또한 사용될 수 있다.

메모리 모드

PosiTector 200 Standard 모델은 1,000개의 측정값을 기록할 수 있습니다. PosiTector 200 Advanced 모델은 화면 통계 목적으로 최대 1,000개의 측정값을 250,000개의 배치로 저장할 수 있으며, 옵션인 Bluetooth 무선 프린터로 인쇄하거나 포함된 USB 케이블과 PosiSoft 솔루션 중 하나를 사용하여 개인용 컴퓨터로 다운로드할 수 있습니다.
