드펠스코 PosiTector BHI Barcol 경도 임프레서는 경질 플라스틱 및 알루미늄, 알루미늄 합금, 구리 및 황동과 같은 연질 금속의 경도를 테스트하도록 설계되었습니다. 934-1 Barcol 경도 시험기와 비교할 수 있는 PosiTector BHI 읽기 쉬운 디지털 디스플레이, 온보드 메모리가 특징이며 온스크린 카운트다운 기능이 있는 사용자 조정 가능한 측정 타이머가 포함되어 있습니다.
거의 80 년 동안 Barcol 경도 테스트는 재료의 경도를 측정하는 데 사용되었습니다. 제2차 세계 대전 중 항공기 리벳이 열등한 금속으로 파괴되지 않도록 하기 위한 방법으로 고안된 Barcol 경도 임프레서는 오늘날에도 알루미늄 생산, 섬유 및 유리 강화 플라스틱, 듀로 또는 경질 열가소성 플라스틱을 포함한 다양한 응용 분야에 사용되고 있으며 복합 재료의 경화도를 측정합니다.
경도는 굽힘, 긁힘, 마모 또는 절단과 같은 영구적 인 변형에 저항하는 재료의 능력을 측정 한 것입니다. 품질 보증 및 품질 관리 요구 사항은 각 재료가 특정 재료를 충족하도록 요구합니다. standard 경도 - 종종 Barcol 경도 시험기로 수행되는 것과 같은 테스트에 의해 결정됩니다.
압입 경도 시험기 PosiTector BHI 바콜 경도 임프레서 와 PosiTector SHD 쇼어 경도 경도계 는 보정 된 스프링에 연결된 정확한 모양의 팁 / 압착기를 사용하고 팁이 재료에 침투하는 거리를 측정합니다. 들여 쓰기가 클수록 경도가 낮아집니다.

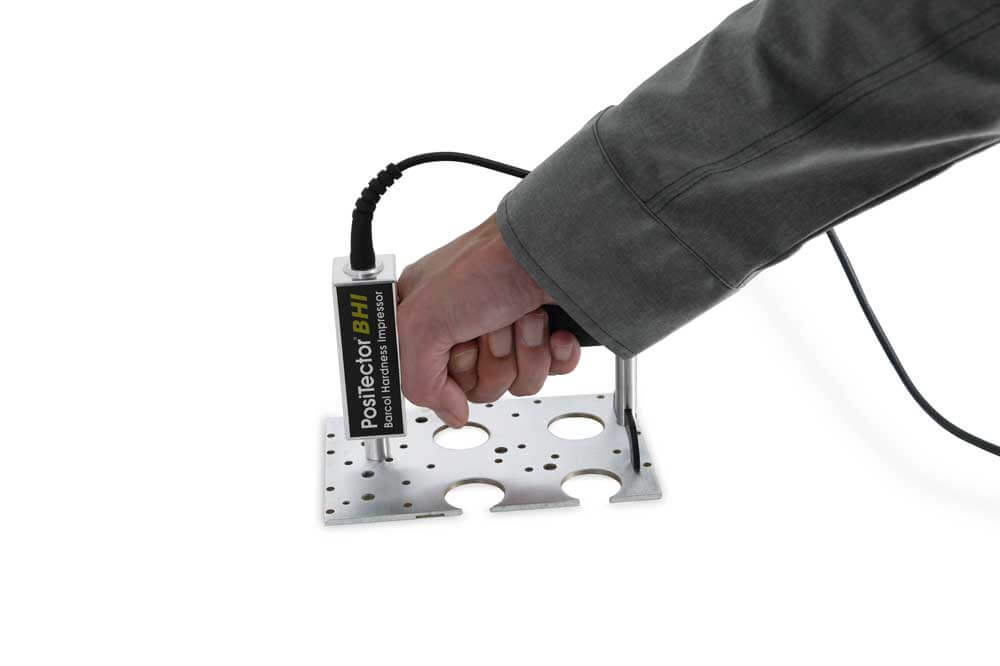

Barcol 경도 시험은 경질 플라스틱, 알루미늄, 알루미늄 합금, 구리 및 황동과 같은 재료의 품질 보증 및 품질 관리를 위한 중요한 단계입니다. 각 재료는 특정 standard 힘의. 재료의 Barcol 경도를 테스트하면 변형에 저항하는 능력이 결정됩니다.

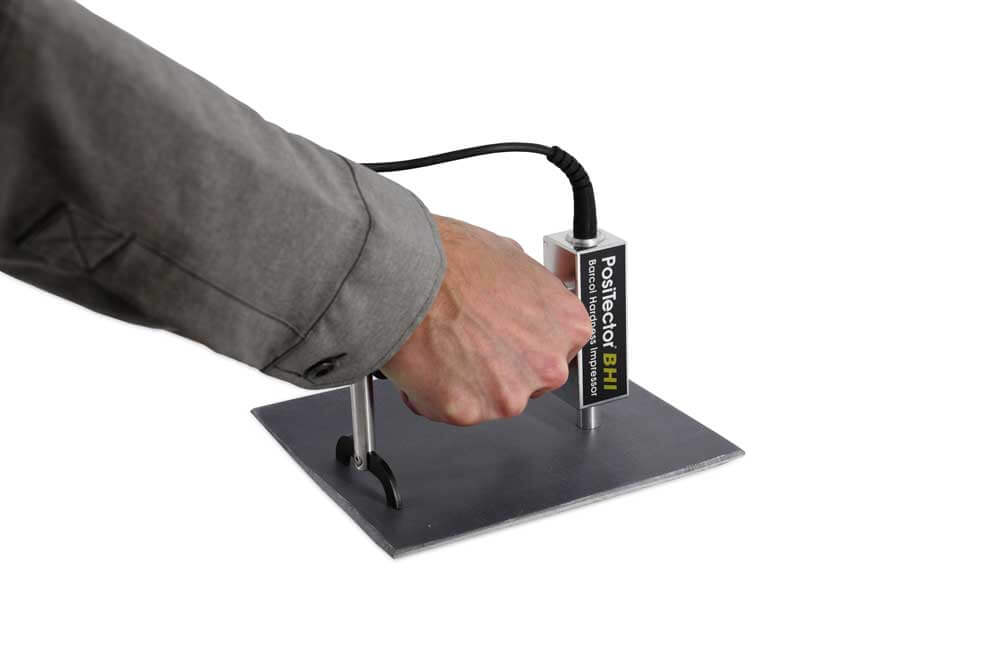

일부 플라스틱 및 섬유 강화 폴리머 복합재의 경우 Barcol 경도 시험기를 사용하여 경화 및 가교 정도를 측정할 수도 있습니다. 경화가 진행됨에 따라 수지 유형의 최대값에 도달할 때까지 경도가 증가합니다.
Barcol 경도는 다음과 같은 휴대용 휴대용 장치로 측정됩니다. PosiTector BHI, 표시 장치 (디스플레이)와 들여 쓰기로 구성됩니다. ASTM B648에 따라 "압흔자는 평평한 팁과 26° 각도를 갖는 경화 강철 잘린 원뿔입니다...". Barcol 경도의 1단위는 0.0076mm(0.00030인치) 움직이는 인덴터와 같습니다. 판독값이 0이면 인덴터가 스프링 압축을 압축하지 않고 표면에 0.76mm(0.03인치) 전체를 관통했음을 의미합니다. 판독 값이 100이면 압흔 자가 표면에 전혀 침투하지 않았으며 스프링이 완전히 압축되었음을 의미합니다. 판독값이 높을수록 재료가 더 단단함을 나타냅니다.
그 PosiTector BHI Barcol 경도 임프레서는 원래 75년 전에 만들어진 모델 934-1의 최신 업데이트입니다. 디지털 경도 시험기는 작업자 오류 가능성을 최소화합니다. 이 지침은 다음을 위해 작성되었습니다. PosiTector BHI, 그러나 Barcol 경도 시험기의 모든 모델과 함께 사용할 수 있습니다.
1단계: 테스트 위치 식별
Barcol 경도 시험기는 단단하고 단단한 표면에 사용해야 합니다. 재료가 얇거나 변형될 가능성이 있는 경우 테스트 기간 동안 단단한 표면에 놓으십시오.
부품 가장자리 또는 다른 임프레션에서 3mm(1/8인치) 이내에 인상을 주어서는 안 됩니다.
2단계: 측정
필요한 경우 심(shim)을 사용하여 불규칙하거나 작은 부품에서 '다리'를 들어 올리면서 테스터가 테스트 중인 표면에 수직인지 확인합니다. 압인 다리가 표면과 완전히 평평하게 접촉할 때까지 측정할 재료 위로 프로브를 누릅니다. 테스트 타이머가 카운트다운을 시작합니다. 타이머가 0에 도달하면 Gage에 측정값이 표시됩니다. 메모리가 활성화되면 게이지 판독값이 온보드 메모리에 저장됩니다.
각 작업 교대의 시작과 끝에서 포함 된 테스트 디스크와 레벨링 플레이트로 미터의 정확도를 확인하십시오. 단단하고 평평한 표면에서 Barcol 경도 시험기의 다리를 레벨링 플레이트 위에 놓고 테스트 디스크를 압입 팁 아래에 놓습니다. 게이지가 배치되면 PosiTector BHI 단단히 아래로. 읽기 쉬운 디지털 디스플레이에서 측정값을 관찰합니다. 정확도를 확인하기 위해 각 디스크에서 3-5 회 판독하여 이전 노출로부터 최소 3mm (1⁄8 인치)의 거리를 확보하십시오.
읽기 쉬운 디지털 디스플레이는 아날로그 스케일을 판독할 때 추측 작업을 제거하여 작업자 오류 가능성을 줄입니다.
각 디지털 판독값은 향후 검토 및 보고를 위해 메모리에 저장됩니다. 화면 통계 디스플레이를 통해 추세와 평균 판독값을 쉽게 식별할 수 있습니다. 측정이 완료되면 내장 USB 포트를 사용하여 판독값을 PC 또는 Mac에 다운로드합니다.
DeFelsko는 PosiSoft 솔루션을 사용하여 Barcol 경도 데이터를 보고, 분석하고, 보고하는 4가지 고유한 무료 방법을 제공합니다. 강력한 데스크톱 버전, 사용하기 쉬운 모바일 앱, 클라우드 스토리지 또는 플래시 드라이브와 유사한 간단한 게이지 인터페이스인 PosiSoft USB 중에서 선택하십시오. PosiSoft 솔루션에 대해 자세히 알아보려면 여기 링크를 따르십시오.
그 PosiTector BHI 재료의 경도를 측정할 때 화면에 표시되는 타이머가 있습니다. 타이머를 원하는 한계로 설정하면 들여 쓰기가 표면에 단단히 눌러지면 자동으로 카운트 다운이 시작됩니다.
활성화되면 PosiTector BHI 경도 판독값을 지속적으로 표시합니다. 연속 판독 모드는 테스트 타이머가 필요하지 않거나 교정 검증을 수행할 때 이상적입니다.
평균과 같은 화면 통계, standard 편차 및 최소/최대 경도는 측정하는 동안 지속적으로 업데이트되고 표시됩니다. 모든 판독값과 통계는 추가 분석 및 보고를 위해 메모리에 기록될 수 있습니다.
HiLo 알람의 PosiTector BHI 판독값이 사용자가 지정한 한계를 초과할 때 Gage가 사용자에게 청각적이고 시각적으로 경고할 수 있도록 합니다.
자동 하위 배치는 자동으로 새 하위 배치를 생성합니다. Advanced 의 모델 PosiTector BHI 필요한 수의 판독 값이 저장된 후.
다음 표준은 재료의 Barcol 경도를 결정하는 데 사용됩니다.
ASTM B648은 알루미늄 합금의 경도 측정을 통해 사용자를 안내합니다. 알루미늄 측정을 위한 적절한 기술과 절차를 정의합니다.
"1.1 이 테스트 방법은 Barcol Impressor를 사용하여 알루미늄 합금의 압입 경도를 측정하는 것을 다룹니다..."
"5.2 Indentor는 직경이 0.157mm (0.0062in) 인 평평한 팁이있는 26도 각도의 경화 강철 잘린 원뿔로 구성되어야합니다."
*시험에 대한 자세한 설명은 ASTM B648 을 참조하십시오. standard.
ASTM D583 standard 시험 방법은 Barcol 경도 임프레서를 사용하여 강화 및 비강화 경질 플라스틱의 압입 경도를 결정합니다.
"1.1 이 테스트 방법은 Barcol Impressor를 사용하여 강화 및 비강화 경질 플라스틱의 압입 경도 측정을 다룹니다..."
"4.1 재료의 표면 경도는 Barcol Impressor를 사용하여 결정됩니다. Impressor의 압착기의 상대적 침투 깊이는 재료의 경도를 비교하는 척도를 제공합니다."
*시험에 대한 자세한 설명은 ASTM D2583 을 참조하십시오. standard.
